在kubernetes集群上搭建iflearner-flow¶

1. 总体介绍¶

1.1 系统介绍¶

Iflearner Flow是一个基于底层联邦学习框架Iflearner，针对横向联邦学习场景建模的多方联合任务安全调度平台。

1.2 组件说明¶

服务端方

组件	版本	说明
kubernetes	1.18	容器编排集群，flow-server依赖
mysql	5.7	数据存储，flow-server依赖
ifleaner-flow-server	0.1.0	server侧调度组件
ifleaner-operator	0.0.1	kubernetes crd的控制器

联邦方

组件	版本	说明
kubernetes	1.18	容器编排集群，flow-server依赖
mysql	5.7	数据存储，flow-server依赖
ifleaner-flow-federate	0.1.0	federate侧调度组件
ifleaner-operator	0.0.1	kubernetes crd的控制器

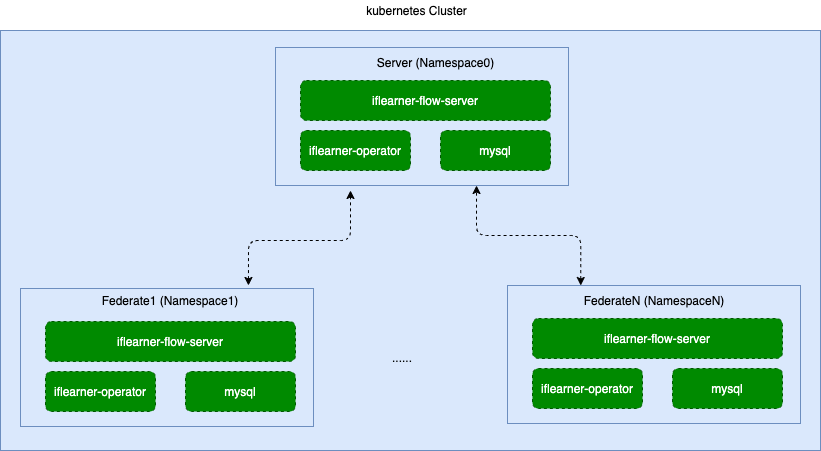

1.3 系统设计¶

系统设计

2. 详细设计¶

2.1 部署规划¶

本示例为了便于演示，服务侧和联邦侧都只有一台主机，事实上依托于kubernetes，可以自由扩大每侧的集群规模。

服务侧

IP地址操作系统主机配置存储部署模块

172.31.0.1 CentOS 7.4 16C32G 100G kubernetes、mysql、iflearner-flow-server、ifleaner-operator

联邦侧

联邦	IP地址	操作系统	主机配置	存储	部署模块
联邦1	172.31.0.2	CentOS 7.4	16C32G, GPU卡一张(非必须)	100G	kubernetes、mysql、iflearner-flow-server、ifleaner-operator
联邦2	172.31.0.3	CentOS 7.4	16C32G, GPU卡一张(非必须)	100G	kubernetes、mysql、iflearner-flow-federate、ifleaner-operator
> 这里只演示了只有两个联邦的场景，可以自由扩充

2.2 主机资源和操作系统要求¶

类别	说明
主机配置	不低于8C、16G、50G，千兆网卡、最好配置GPU卡进行训练加速
操作系统	CentOS linux 7.4及以上
文件系统	1、持久化数据盘默认挂载在/data目录下。 2、根目录空闲空间不低于20G。
系统参数	1、文件句柄数不低于65535。 2、用户进程数不低于65535。

2.3 网络要求¶

类别	说明
防火墙策略	1、防火墙设备需要支持长连接和需要对连接数无限制。

3. 项目部署(真实场景下部署)¶

在真实场景下，各方都是隔离的，需要各自部署一套kubernetes集群。

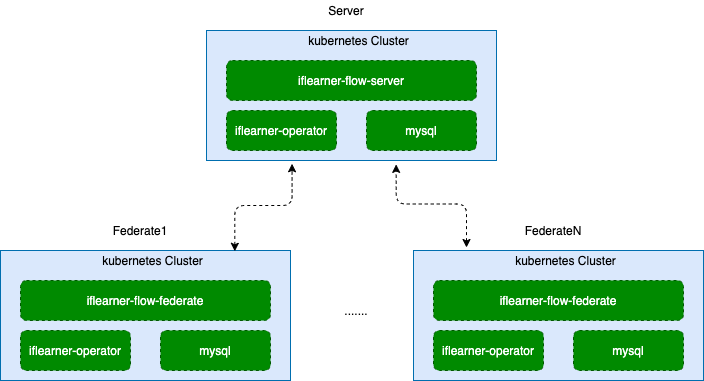

3.1 部署示意图¶

3.2 服务侧部署¶

3.2.1 部署kubernetes¶

推荐一个极简的一键部署方式sealos

当前支持版本为1.18

3.2.2 部署iflearner-operator¶

参见iflearner-operator

3.2.3 部署iflearner-flow-server¶

我们提供了一个极简的部署方式, 请参阅flow-server部署和运维指南

3.3 联邦侧部署¶

每个联邦方执行步骤一致，下述为单个联邦方下的执行步骤

3.3.1 部署kubernetes¶
